Вакуумный выключатель ВВТ-10

Отправить заявку

Описание

Характеристики

Назначение

Выключатели со встроенным пружиномоторным приводом предназначеным для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Устанавливаются в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), а также используются для замены маломасляных и электромагнитных выключателей. Выключатели типа ВВТ-10 «БРИЗ» соответствуют техническим условиям ТУ БЕКР 3414-007-13614910 2010.

Принцип работы

Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами в вакууме, обладающей высокой электрической прочностью. Операция включения осуществляется за счет взведенной пружины включения, а отключение — за счет отключающих пружин и пружин поджатия контактов, которые срабатывают при воздействии одного из электромагнитов отключения или кнопки отключения на защелку привода, удерживающую выключатель во включенном положении.

Структура условного обозначения типоисполнений выключателя:

ВВТ-10-Х/Х УХЛ2 Х «БРИЗ»
В — Выключатель
В — Вакуумный
Т — Конструктивное исполнение (трехполюсный)
10 — Номинальное напряжение, кВ
Х — Номинальный ток отключения, кА
Х — Номинальный ток, А
УХЛ2 — Климатическое исполнение и категория размещения в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89
Х — Порядковый номер исполнения выключателя по Приложению Г
«БРИЗ» — торговая марка

Номинальные значения воздействующих факторов внешней среды:

высота над уровнем моря не более 1000 м;
диапазон рабочих температур при эксплуатации — от минус 60°С до плюс 55°С;
относительная влажность воздуха — 80% при 20°С;
верхнее значение относительной влажности воздуха 100% при 25° С;
окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69;
запыленность окружающего воздуха до 10 мг/м3;
выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°;
значения механических факторов внешней среды должны соответствовать группе М6 по ГОСТ 17516.1-90.

Технические характеристики

Наименование параметра	Нормы
1. Номинальное напряжение, Uном кВ	10
2. Номинальный ток отключения, Io ном., кА	20
3. Номинальный ток, Iном.,А	630 1000 1250 1600
4. Наибольшее рабочее напряжение, Uн.р кВ	12
5. Ток термической стойкости, Iт, в течение 3с, кА	20
6. Ток электродинамической стойкости, Ig, кА	51
7. Полное время отключения to, c, не более	0,05
8. Собственное время отключения, to.c, с, не более	0,03
9. Собственное время включения, tвс, с, не более	0,05
10. Испытательное кратковременное напряжение промышленной частоты: одноминутное, Uисп., кВ	42
11. Испытательное напряжение полного грозового импульса, Uисп. имп, кВ	75
12. Масса исполнение 017, кг:	не более 50
12. Масса исполнение 028, кг:	не более 54
15. Ресурс по механической стойкости, циклы «В-tп-О» (включение — произвольная пауза- отключение)	50 000
16. Ресурс по коммутационной стойкости без замены камеры дугогасительной вакуумной (КДВ): при номинальном токе, циклы «В-tп-О» при номинальном токе отключения, циклы «ВО»	50 000 100
17. Установленная безотказная наработка, циклы «B-tn-О»	20 000
18. Срок службы до списания, лет, не менее	30
19. Номинальное напряжение электромагнитов управления YAT, YAC, YAV и двигателя, В:
переменного тока	100, 220
постоянного тока	110, 220
20. Пределы напряжения:
— на двигателе(при времени заводки не более 20 с.) и электромагните включения YAC, в процентах от номинального напряжения: — на зажимах электромагнитов управления YAT,YAV:	80-110
при питании постоянным током:	70-110
при питании переменным током:	65-120
21. Ток потребления электромагнитов YAC YAT,YAV,A,не более	1,5
22. Ток срабатывания токовых электромагнитов отключения для схем с дешунтированием YAA, А	5;3*
23. Номинальное напряжение переменного тока коммутирующих контактов для внешних цепей при переменном токе, В	220
24. Технические параметры коммутирующих контактов для внешних и вспомогательных цепей управления: номинальное напряжение переменного тока частоты 50Гц, В	24-660
номинальный ток, А,	10
25. Потребляемая мощность токовых электромагнитов отключения YAA при воздушном зазоре 10 мм и опущенном сердечнике, ВА, не более	30
26. Потребляемая мощность электродвигателя заводки рабочих пружин привода, Вт, не более	400
27. Время заводки рабочих пружин привода на одну операцию включения при номинальном напряжении, с, не более	12
28. Ход подвижного контакта, мм	8+2
29. Ход пружины отключения, мм	30+0,5
30. Допустимый износ контактов, мм, не более	2
31. Пределы напряжения на зажимах электромагнитов управления в процентах от номинального напряжения: электромагнита включения электромагнита отключения, электромагнита отключения независимого питания:	85-110
при питании постоянным током	70-110
при питании переменным током	65-120
32.Электрическое сопротивление полюсов главной цепи, мкОм, не более:
для тока 630А	100
для тока 1000А	55

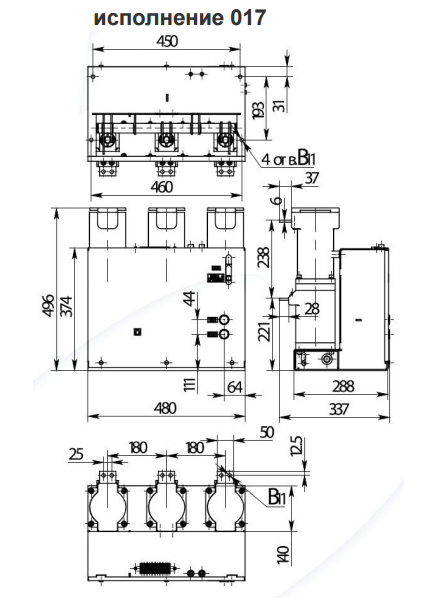

Исполнение 017
Рис. 1а.
Схема исполнение 017

Габаритные, установочные и присоединительные размеры выключателя

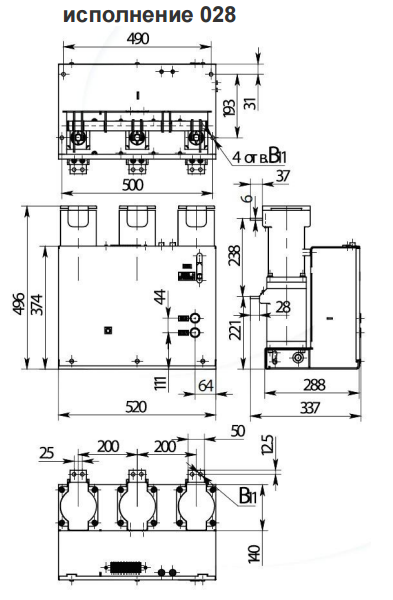

Исполнение 028

Рис. 1а.
Схема исполнение 028
